مقناطیسی قسم کی سطح کا اشارے

مقناطیسی قسم کی سطح کا اشارے ،

بائکلور لیول گیج

بائکلر لیول گیج ہائی پریشر بوائلر بھاپ ڈرم پر کنڈینسیٹ پانی اور بھاپ کی سطح کے اشارے کے لئے استعمال ہوتا ہے۔

بائکلر لیول گیج سبز اور بھاپ میں پانی (نچلا حصہ) (سرخ حصے) کو سرخ رنگ میں اشارہ کرتا ہے۔

اس آلے میں ایک سٹینلیس سٹیل باڈی پر مشتمل ہے جس میں ٹریپیزائڈ کراس سیکشن ، جسم کے سامنے اور پچھلے حصے میں دو گلاس سیٹ ، ایک بائکلر فلٹر اور پچھلے شیشے کے پیچھے ایک الیومینیٹر ہے۔

شیشے کے چہرے جسم کے ٹراپیزائڈ کراس سیکشن کے پیریلیل نہیں ہیں ،

ایک سرخ اور سبز فلٹر پچھلے شیشے کے پیچھے واقع ہے ، الیومینیٹر لائٹ کو سرخ اور سبز روشنی کی کرنوں میں تبدیل کرتا ہے۔

جب شیشے ، پانی اور بھاپ کے ذریعے ترچھا طور پر گزرتے ہیں تو سرخ کرنوں اور سبز کرنوں میں اضطراب کا مختلف انڈیکس ہوتا ہے۔

مصنوعات کا نام	مقناطیسی قسم کی سطح کا اشارے
مواد	سٹینلیس سٹیل
پیمائش کی حد	300- 15000 ملی میٹر
ورکنگ پریشر	1. 0-32 m PA
میڈیم کا تناسب	0. 42g/cm3 سے زیادہ یا اس کے برابر
واسکاسیٹی	0. 02pa.s سے کم یا اس کے برابر
آؤٹ پٹ	4-20 ایم اے/2 وائر ہارٹ
برانڈ	exiail ct 4- t6 ex6 ii ct 4- t6



نچلے حصے میں جہاں پانی کی کنڈینسیٹ جمع ہوتی ہے ، سرخ کرنیں منحرف ہوجاتی ہیں ، اور غیر متوازی شیشے کی وجہ سے سامنے کے شیشے سے نہیں گزر سکتا تھا ، لیکن سبز کرنیں سامنے کے شیشے تک پہنچ سکتی ہیں ، لہذا مبصرین کو سبز رنگ میں سطح کے گیج کا یہ حصہ نظر آتا ہے۔

اوپری حصے میں جہاں بھاپ پر مشتمل ہے ، اس کے برعکس سبز کرنیں منحرف ہوجاتی ہیں اور سامنے کے شیشے سے نہیں گزر سکتی ہیں ، لیکن سرخ کرنیں سامنے کے شیشے سے گزرتی ہیں ، اور سطح کے گیج کا یہ حصہ سرخ رنگ میں ہے۔

اعلی درجہ حرارت کی وجہ سے ، اگلے اور پچھلے شیشے کو میکا شیلڈ کے ذریعہ محفوظ کیا جاتا ہے۔

چونکہ بائکلر لیول گیج ہائی پریشر بوائلر بھاپ ڈرم کے لئے استعمال ہوتا ہے ، لہذا اسے ASME بوائلر اور پریشر برتن کوڈ -سیٹک کے مطابق ڈیزائن کیا جانا چاہئے ، i. معیار

بائکلر لیول گیج الیومینیٹر انسٹالیشن ایریا کی مؤثر علاقے کی درجہ بندی کے لئے موزوں ہونا چاہئے۔



لیول گیج والوز

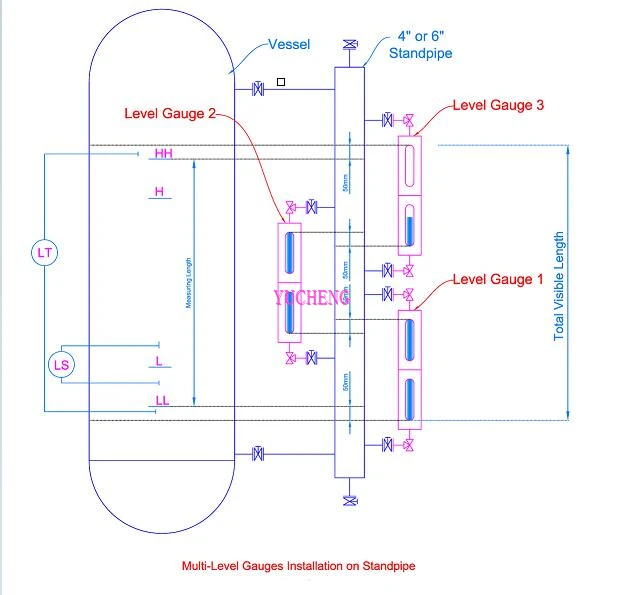

گلاس لیول گیج برتن یا ٹینک سے منسلک ہے جس میں دو لنڈ والوز کے ساتھ سطح گیج کے اوپر اور نیچے ہے

لنڈ والو ایک زاویہ والو ہے جو والو کے inlet اور آؤٹ لیٹ کے درمیان زاویہ 90 ڈگری ہے۔

لنڈ والو کا آؤٹ لیٹ جو برتن نوزل ​​سے منسلک ہوتا ہے عام طور پر اس کی چمکیلی ہوتی ہے۔

لیول گیج سے لنڈ والو کنکشن عام طور پر 1/2 '' یا 3/4 '' NPTF تھریڈ کنکشن ہوتا ہے ، لیکن 3/4 '' NPTF کو خطرے میں کمی کو روکنے کی وجہ سے ترجیح دی جاتی ہے۔

وینٹ پلگ یا وینٹ والو کے لئے اوپر والے لنڈ والو کا دوسرا 1/2 '' کنکشن ہے۔

اسی طرح ، نیچے لنڈ والو میں ڈرائن پلگ یا ڈرین والو کے لئے 1/2 '' کنکشن ہے۔

وینٹ / ڈرین کے لئے پلگ کا استعمال ایک معاشی حل ہے ، لیکن برسوں کے آپریشن اور دیکھ بھال کے بعد یہ سطح گیج اور برتن کمزور پنٹ اور رساو کے ذریعہ کی سطح کو باکوم کرتا ہے۔

لہذا ، پلگ کے بجائے 1/2 '' وینٹ / ڈرائن والو کو منتخب کرنے کی سفارش کی جاتی ہے۔

لنڈ والو کو آفسیٹ کی قسم ہونی چاہئے جس میں والو اسٹیم میں گیج باڈی محور کا ایک آفسیٹ ہوتا ہے تاکہ لنڈ والو کو کھولنے اور سطح کی گیج کو ہٹائے بغیر بوتل کے برش سے گالوں کی صفائی کی جاسکے۔

لیکن آفسیٹ کو بائیں یا دائیں ہاتھ سے چھڑایا جاسکتا ہے جس کو ڈیٹا شیٹ میں آرڈر سے پہلے بیان کرنے کی ضرورت ہے ، برتن پر لیول گیج نوزلز کے مقام اور سیڑھی کے اوکیشن کے رسائی نقطہ پر غور کرتے ہوئے۔

نیز ، اگر اوپر کا لنڈ والو دائیں ہاتھ کا آفسیٹ والو ہے ، تو نیچے لنڈ والو کو بائیں ہاتھ کا آفسیٹ والو ہونا چاہئے۔

اس مسئلے کو گھومنے والی سر کے مرگا والو کا انتخاب کرکے حل کیا جاسکتا ہے جو تنصیب کے دوران گیج باڈی کے بائیں یا دائیں جانب نصب کیا جاسکتا ہے۔
